PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0Control Board Type:
Tablero de control integrado aislado de 6 kWOperating Voltage Range:
150–280 V CA, 50 Hz (versión de fuente de alimentación conmutada)Rated Voltage:
CA 220 VMaximum Load Power:
6.000 vatiosHeating Control Outputs:
3 salidas de control de calefacciónPower Levels:
7 nivelesPower at Each Level:
1.400 / 2.200 / 2.400 / 3.600 / 3.800 / 4.600 / 6.000WTemperature Setting Range:
30–55°CActivation Flow Rate:
1,5 l/minShut-Off Flow Rate:
1,3 l/minTemperature Sensor:
50 kΩ NTC, 25°C / 50 kΩ NTC a 25°CTouch Panel Compatibility:
Admite paneles de vidrio de 4 mm o plástico de 2 mmAI Smart Control:
Selecciona automáticamente el nivel de potencia según la temperatura del agua de entradaPreset Temperature Modes:
Modo Niño 38°C, Modo Adulto 42°C, Modo Senior 45°CDisplay Information:
Temperatura de salida, temperatura establecida, tiempo de funcionamiento, estado de calefacción, modo de funcionamiento y códigos de falloParameter Memory:
Calibración automática y memoria de parámetros de temperatura constanteNo-Flow Standby:
Entra en modo de espera aproximadamente 2 segundos después de que se detiene el flujo de agua y se activa mediante la operación de una tecla o el flujo de agua.Operating Temperature:
−15°C a 65°COperating Humidity:
10 %–95 % humedad relativa

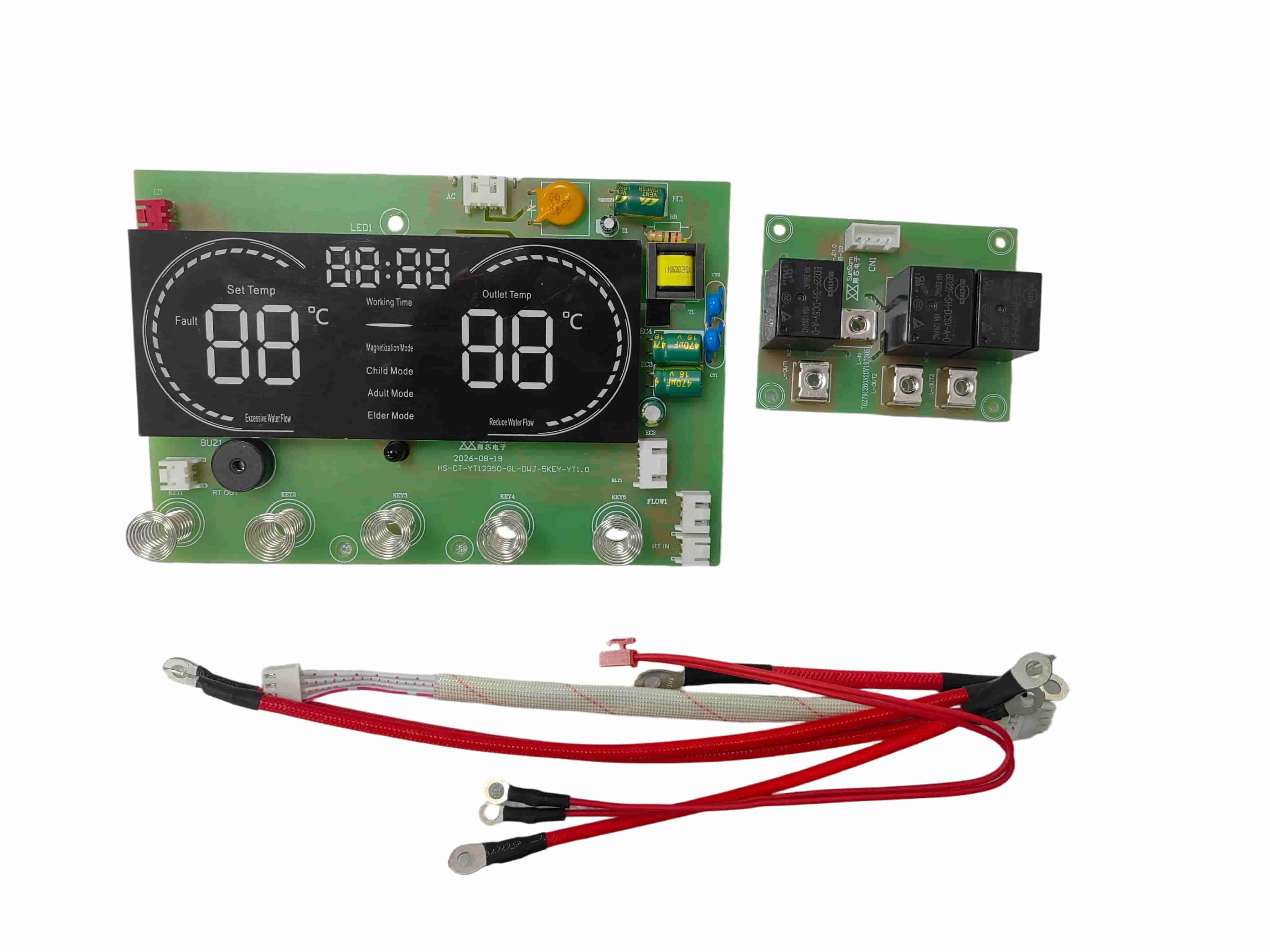

El calentador de agua eléctrico instantáneo PCBA CT12350 es una solución de control integrada desarrollada para sistemas de calentamiento de agua instantáneo de 220 V y 6 kW. Combina control de calefacción por etapas, detección de flujo de agua, regulación de temperatura, control de pantalla LED y múltiples funciones de protección contra fallas en una PCBA.
Diseñado para calentadores de agua eléctricos instantáneos domésticos y aparatos de agua caliente personalizados, el CT12350 admite personalización de hardware, firmware, pantalla e interfaz para diferentes proyectos OEM y ODM.
La versión de fuente de alimentación conmutada probada funciona con 150–280 V CA a 50 Hz. Con una tensión nominal de 220 V CA, la PCBA admite una carga de calefacción máxima de 6000 W y controla tres grupos de potencia de calefacción.
Hay siete niveles de potencia disponibles para proporcionar una regulación de temperatura más flexible:
- Nivel 1: 1.400W
- Nivel 2: 2.200W
- Nivel 3: 2.400W
- Nivel 4: 3.600W
- Nivel 5: 3.800W
- Nivel 6: 4.600W
- Nivel 7: 6.000W
El diseño de calefacción de niveles múltiples permite que el controlador seleccione una salida adecuada según el modo de funcionamiento, la temperatura del agua y la demanda de calefacción.
El tablero de control del calentador de agua CT12350 proporciona un rango de temperatura ajustable de 30 a 55 °C. Se utiliza un sensor de temperatura NTC de 50 kΩ para la detección de temperatura y la retroalimentación de control.
En el modo AI, la PCBA selecciona automáticamente un nivel de potencia adecuado y una temperatura objetivo de acuerdo con la temperatura del agua de entrada. Los ajustes de temperatura de AI programados varían de 39 °C a 45 °C según las condiciones de temperatura de entrada registradas en el informe de prueba.
También están disponibles tres modos de temperatura para un funcionamiento cómodo:
- Modo Niño: 38°C
- Modo Adulto: 42°C
- Modo Senior: 45°C
El controlador admite calibración automática y memoria de parámetros de temperatura constante. Según las pruebas de muestra registradas a una temperatura de entrada de 25 °C y caudales de 1,5 L/min y 3 L/min, la temperatura de salida medida se mantuvo dentro de aproximadamente ±2 °C en los puntos de ajuste probados.
La PCBA inicia el proceso de control de calentamiento cuando el flujo de agua detectado alcanza aproximadamente 1,5 L/min. El calentamiento se detiene cuando el flujo disminuye a aproximadamente 1,3 L/min.
Cuando no se detecta flujo de agua, el controlador entra en modo de espera después de aproximadamente dos segundos. La pantalla se puede reactivar presionando una tecla o restableciendo el flujo de agua. Esta lógica de control ayuda a coordinar el funcionamiento de la calefacción con la demanda real de agua.

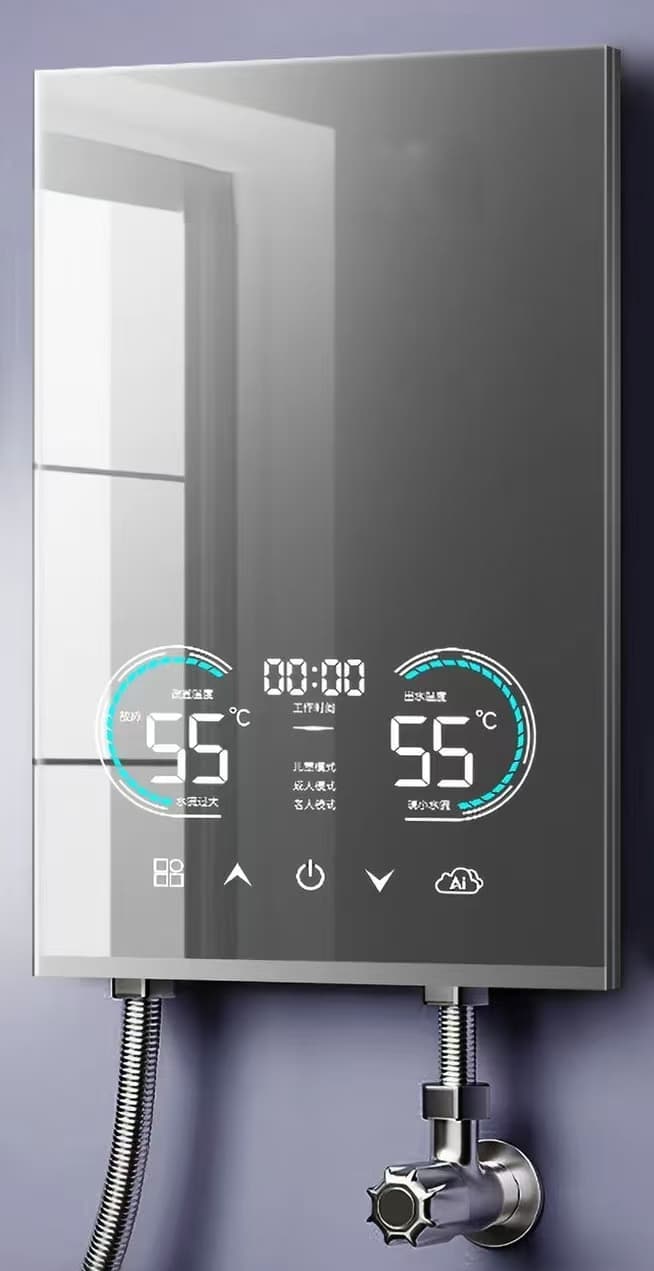

La PCBA del calentador de agua eléctrico instantáneo CT12350 proporciona cinco teclas de control principales:
- Fuerza
- Aumento de temperatura o potencia.
- Disminución de temperatura o potencia.
- IA
- Selección de modo
La interfaz de control táctil puede funcionar a través de un panel de vidrio de 4 mm montado en superficie o un panel de plástico de 2 mm, lo que permite al fabricante de electrodomésticos desarrollar diferentes diseños de panel frontal.
La pantalla LED puede presentar:
- Temperatura del agua de salida
- Establecer temperatura
- Tiempo de funcionamiento
- Estado de calefacción
- Estado de encendido
- Modo de funcionamiento seleccionado
- Códigos de error
Los iconos de la pantalla y el diseño de la interfaz se pueden ajustar según la apariencia del producto y los requisitos del cliente.
El CT12350 incluye varias funciones de control y diagnóstico de fallas para aplicaciones de calentadores de agua eléctricos instantáneos.
Cuando la temperatura de salida alcanza los 63°C, el controlador reduce automáticamente la potencia de calefacción en un nivel de potencia. Si la temperatura alcanza o supera los 65°C, se activa la alarma de sobretemperatura E4 y se detiene el calentamiento. El funcionamiento normal puede reanudarse después de que la temperatura caiga por debajo de 55 °C.
El controlador también admite:
- Alarma de fallo de fuga E1 y corte de calefacción.
- Protección contra cortocircuito o circuito abierto del sensor de temperatura de salida E2
- Recuperación automática después de que se elimina la falla del sensor de temperatura
- Visualización de códigos de error para facilitar la inspección y el mantenimiento
El rendimiento de la protección final depende del diseño completo del aparato, los sensores, el cableado, el sistema de calefacción y otros componentes de seguridad.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | CT12350 |
| Tipo de producto | Calentador de agua eléctrico instantáneo PCBA |
| Diseño de tablero de control | Tablero de control integrado aislado |
| Voltaje de funcionamiento | CA 150–280 V, 50 Hz |
| Tensión nominal | CA 220 V |
| Carga máxima de calefacción | 6.000 W |
| Salidas de control de calefacción | 3 grupos |
| Niveles de potencia | 7 niveles |
| Rango de ajuste de temperatura | 30–55°C |
| Tasa de flujo de activación | 1,5 l/min |
| Tasa de flujo de cierre | 1,3 l/min |
| Sensor de temperatura | 50 kΩ NTC a 25°C |
| Modos preestablecidos | Niño 38°C, Adulto 42°C, Tercera edad 45°C |
| Compatibilidad del panel táctil | Panel de vidrio de 4 mm o plástico de 2 mm |
| Temperatura de funcionamiento | −15°C a 65°C |
| Humedad de funcionamiento | 10 %–95 % humedad relativa |
Durante la verificación de la muestra, la versión de fuente de alimentación conmutada funcionó continuamente durante ocho horas a 280 V CA sin rendimiento anormal. El sistema también funcionó durante ocho horas en un entorno de prueba de 65°C y 90% de humedad relativa.
Estos resultados se relacionan con la muestra analizada y las condiciones de prueba especificadas. Las especificaciones eléctricas, ambientales y de seguridad finales deben verificarse nuevamente después de que la PCBA se integre en el calentador de agua completo del cliente.
El CT12350 se puede utilizar como plataforma de control de referencia para proyectos personalizados de calentadores de agua eléctricos instantáneos. Los servicios de ingeniería y fabricación disponibles incluyen:
- Diseño de hardware PCBA
- Desarrollo de firmware integrado
- Personalización de la lógica de control de calefacción.
- Personalización de la pantalla y la interfaz táctil.
- Adaptación de conectores y mazos de cables.
- Coincidencia del sensor de temperatura y flujo.
- Abastecimiento de componentes
- Montaje SMT y DIP
- Pruebas funcionales
- Producción de prototipos y lotes.
Para la evaluación del proyecto, los clientes pueden proporcionar el voltaje de funcionamiento, la potencia de calefacción, las dimensiones del producto, el diseño de la pantalla, las especificaciones del sensor, el diagrama de cableado y los estándares de seguridad objetivo requeridos.
La plataforma de control CT12350 es adecuada para:
- Calentadores de agua eléctricos instantáneos domésticos.
- Calentadores de agua de ducha eléctricos instantáneos.
- Calentadores de agua compactos de pared.
- Aparatos de agua caliente para baño y cocina.
- Sistemas de calentamiento de agua personalizados OEM y ODM
Si está desarrollando un calentador de agua instantáneo de 220 V y necesita una PCBA de control personalizable de 6 kW, comuníquese con SunSam con las especificaciones de su producto, dibujos o muestras existentes. Nuestro equipo de ingeniería puede evaluar los requisitos de control y preparar una propuesta adecuada de desarrollo y fabricación de PCBA.
