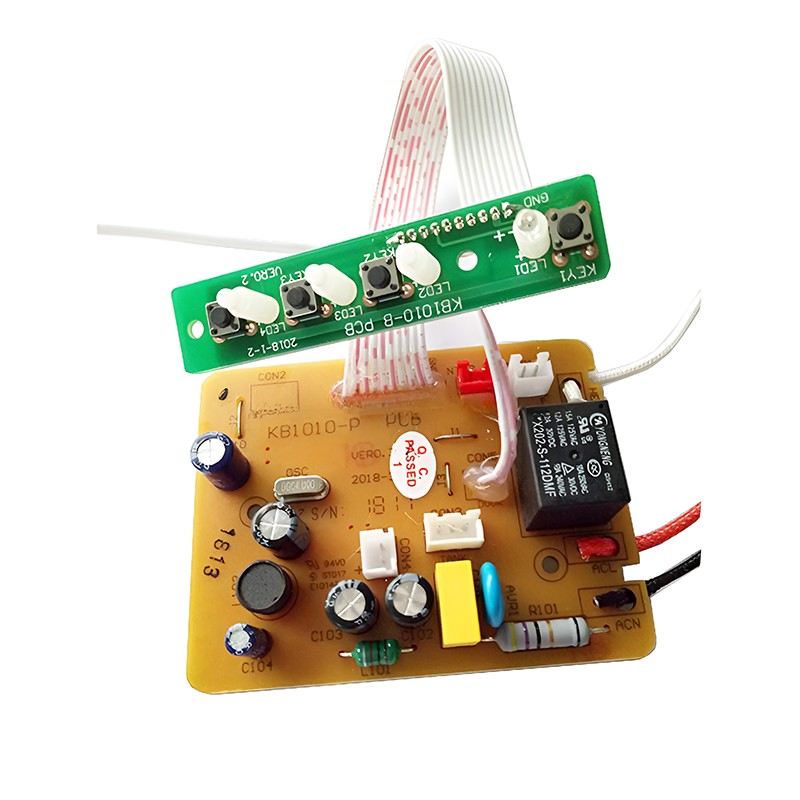

Máquina de café en cápsulas PCBA

SUNSAM es un fabricante y proveedor líder de PCBA de China, que ofrece productos de fábrica de calidad en stock, soluciones personalizadas, muestras gratuitas y servicios de cotización al por mayor.

Las empresas que busquen o creen sus propias piezas querrán una mejor PCBA para máquina de café en cápsulas. No es sólo un implementador de una función; también es la base para que los productos se destaquen y sean confiables. Por lo tanto, se asegura de que todo se alinee y se haga, desde la fuerza con la que bombea el agua hasta qué tan caliente desea que esté el calor, hasta determinar qué cápsulas tomar para beber exactamente lo mismo cada vez.

Control central: el camino preciso desde presionar el botón hasta preparar la preparación

La función principal de una máquina de café en cápsulas PCBA habitual es el desempeño ordenado de la lógica de preparación. Un usuario presiona un botón y el microcontrolador de la PCBA inicia una cuidadosa danza de acciones:

Iniciación y calefacción: el chip de control principal envía comandos para encender el elemento calefactor, que suele ser una especie de caldera instantánea o bloque térmico, y sigue observando la retroalimentación de los sensores de temperatura. Garantiza que el agua alcance su temperatura de extracción perfecta (normalmente entre 90 °C y 96 °C) muy rápidamente.

Suministro de agua y control de presión: PCBA impulsa la microbomba de agua y mueve el agua del tanque al módulo de calefacción. El sistema crea una presión de extracción estable dentro de la cápsula de café, controlando la potencia o la velocidad de la bomba, que suele estar entre 9 y 19 bares. Esto es importante para extraer la esencia del café.

Proceso y retroalimentación: todo el proceso: PCBA busca curvas de flujo de agua, curvas de temperatura y curvas de presión para ver si coinciden con la curva de extracción. Los modelos avanzados que tienen la capacidad de reconocer cápsulas también procesarían señales de esos módulos de reconocimiento, como RFID o escáner de códigos de barras, para emparejarse automáticamente con la configuración de preparación perfecta.

Profundidad técnica

El diseño de una PCBA de máquina de café en cápsulas personalizada que funcione de manera confiable durante mucho tiempo en áreas de alta temperatura y alta humedad requiere una capacidad de ingeniería completa. En el diseño de SUNSAM se presta atención a los siguientes puntos:

Gestión térmica e integración mecánica: Las máquinas de café tienen un pequeño espacio interno y fuentes de calor. El diseño de PCBA debe colocar primero los componentes sensibles al calor como MCU y condensadores y, cuando sea necesario, se pueden adoptar vías térmicas o materiales resistentes a altas temperaturas. Además, la ubicación del conector y la interfaz debe coincidir con el cuerpo mecánico del dispositivo y el recorrido del agua para facilitar el montaje del dispositivo durante la producción.
Selección de componentes y durabilidad: para las secciones del circuito que impulsan directamente cargas de alta potencia, como bombas de agua y elementos calefactores, se seleccionan componentes con un amplio margen de capacidad (MOSFET, etc.), relés. Todos los componentes deben cumplir con un rango de temperatura de grado industrial para soportar las tensiones térmicas del calentamiento y enfriamiento repetidos de la máquina.
Integridad de la señal e inmunidad al ruido: las bombas, los relés, etc. crean EMI durante la conmutación. PCBA Design utiliza una segmentación de energía razonable, la colocación a tierra de los componentes de energía, perlas de ferrita y capacitores de desacoplamiento se pueden colocar en el lado de la fuente de alimentación para garantizar que la señal de control de bajo voltaje no afectada no se active por error.
Diseño para la fabricabilidad (DFM): desde las primeras etapas del diseño, SUNSAM tiene en cuenta si la producción a gran escala es factible. Y también incluye optimizar el diseño de la plataforma para SMT, organizar el punto de prueba adecuadamente para FCT y programar el chip a bordo para mejorar el rendimiento y la eficiencia de producción.
Evolución funcional: ampliación hacia funciones inteligentes y personalizadas
El mercado cambia y la función básica de elaboración de cerveza ya no satisface todas las necesidades. La moderna máquina de café en cápsulas PCBA se está convirtiendo en una plataforma para funciones de mayor valor agregado:
Expansión para múltiples bebidas: circuitos adicionales para bombas de aire, válvulas de control del circuito de leche y controladores de motor están integrados en la misma PCBA para permitir la creación de cafés a base de leche, como cafés con leche y capuchinos, ampliando enormemente la gama de productos.
Conectividad inteligente: integre módulos Wi-Fi o Bluetooth para permitir que PCBA conecte la máquina de café al Internet de las cosas (IoT). Los usuarios también pueden iniciar sus preparaciones de forma remota a través de sus teléfonos inteligentes, personalizar su perfil de sabor personal o recibir notificaciones sobre un nivel bajo de agua o una cápsula vacía.
Diseño de bajo consumo y eficiencia energética: en entornos domésticos, la PCBA se puede poner en modo de suspensión de bajo consumo, manteniendo activas solo las funciones básicas cuando no está en uso y despertándose rápidamente cuando sea necesario, equilibrando la experiencia del usuario y el consumo de energía.

¿Por qué debería elegir SUNSAM para desarrollar su PCBA?

Encuentras un proveedor para tu máquina de café en cápsulas, es como tener un socio de desarrollo en medio de lo que estás haciendo. SUNSAM ofrece más que solo ensamblaje de PCB: podemos brindarle soporte completo de diseño desde el concepto hasta la producción en masa.
Traducir rápidamente de los requisitos al prototipo: somos buenos para comunicarnos estrechamente con el cliente, transformar los requisitos funcionales del cliente en requisitos técnicos y planes de diseño de circuitos, y crear rápidamente prototipos para probar.
Colaboración técnica en todo el proceso: somos buenos en todo el proceso, desde el diseño esquemático, el diseño de PCB hasta el desarrollo de software integrado y la depuración de máquinas completas. Trabajamos sin problemas junto con su equipo de diseño mecánico y el equipo de interfaz de usuario de software para abordar los problemas de integración del sistema.
Diseño que tiene en cuenta los costos y el suministro: nos aseguramos de utilizar piezas que sean comunes y de fácil acceso, de modo que podamos ayudar a evitar que su producto cueste demasiado y asegurarnos de que se pueda suministrar fácilmente.
Cada taza de café en cápsulas, conveniente y fragante, detrás de ella tiene un control estable y preciso del PCBA interno. la unión de la electrónica de potencia y la teoría de control junto con el software integrado, o simplemente mecatrónica. Quiere trabajar en algo nuevo o ya tiene una solución que podría mejorarse, pero no sabe cómo pasar de su visión a un modelo funcional. Si es así, entonces valdrá la pena acostarse con alguien tan talentoso y creativo como SUNSAM.

Tienes una máquina de café de cápsulas y quieres saber más sobre PCBA, SUNSAM estará encantado de charlar contigo.
